Станция управления насосным агрегатом поддержания пластового давления (ППД)

Станция управления насосным агрегатом ППД — высокотехнологичный комплекс для автоматического управления, контроля и защиты насосов высокого давления, используемых для закачки воды в нефтяные пласты. Решение обеспечивает бесперебойную и безопасную работу критически важного оборудования, напрямую влияющего на эффективность добычи нефти.

Разрабатываем и производим шкафы управления с учётом строгих требований нефтегазовой отрасли и конкретных условий вашего месторождения.

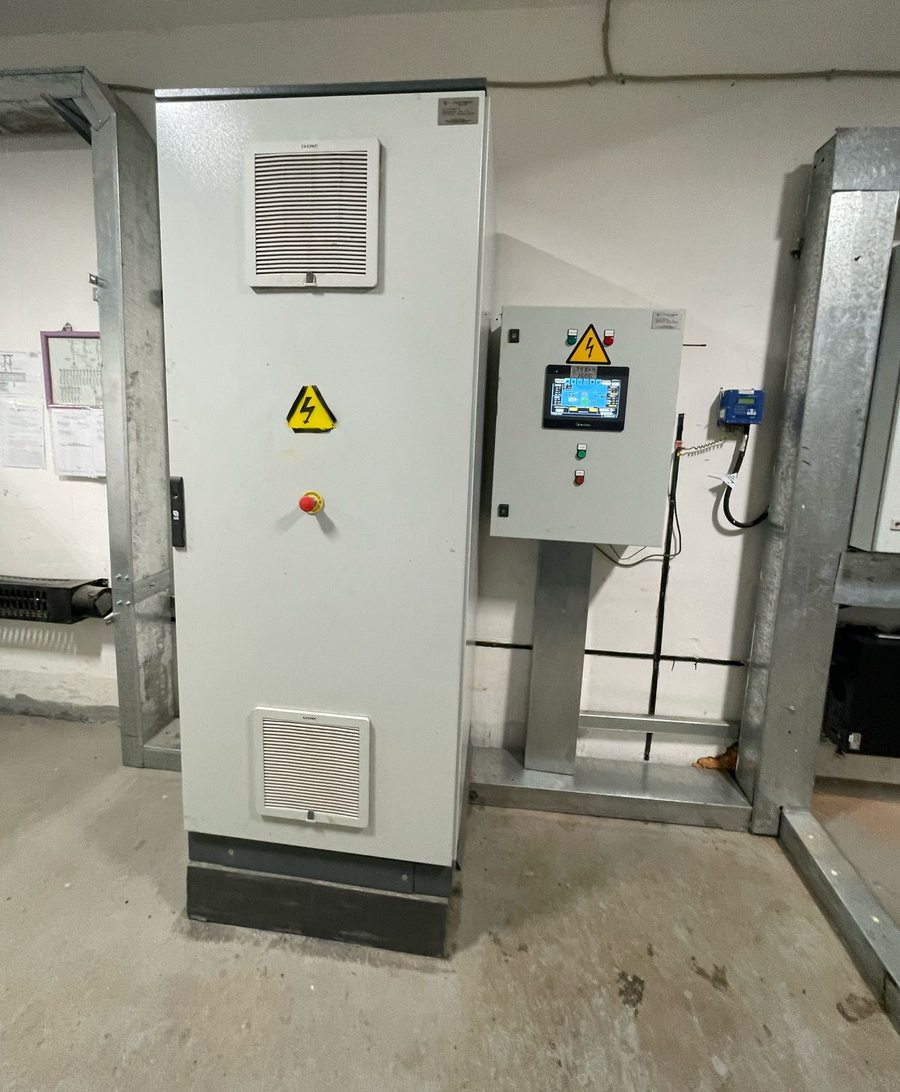

Станция управления насосным агрегатом ППД на объекте

Станция управления ППД объект в эксплуатации

Основные функции и возможности станции

Автоматический пуск и остановка насоса по команде с местного или дистанционного поста управления (из операторной или по системе SCADA).
Управление запорно-регулирующей арматурой (задвижками, клапанами) по заданному алгоритму для безопасного запуска и останова технологической линии.
Непрерывный контроль технологических параметров:
- давление на входе и выходе насоса;
- расход перекачиваемой жидкости (воды);
- контроль вибрации основных узлов;
- температура маслосистем;
- температура подшипниковых узлов электродвигателя;
- уровень в подпиточных емкостях (при их наличии).
Контроль параметров самого насосного агрегата:
- ток статора электродвигателя (для оценки нагрузки);
- температура подшипников электродвигателя;
- температура обмоток статора электродвигателя;
- уровень вибрации насосного агрегата.
Регулирование производительности (опционально) путём изменения частоты вращения с помощью частотного преобразователя (ЧРП) для поддержания заданного давления или расхода.
Визуализация процессов на встроенной HMI-панели: отображение текущих параметров, статусов оборудования, аварийных сообщений.
Ведение журнала аварий и событий с привязкой ко времени для последующего анализа.
Интеграция в верхний уровень АСУ ТП по стандартным промышленным протоколам (Modbus TCP/RTU, OPC UA).

Система противоаварийной защиты (ПАЗ) оборудования

Система ПАЗ — ядро станции управления. Она предназначена для немедленного останова насосного агрегата при возникновении предаварийных или аварийных ситуаций, предотвращая дорогостоящий выход оборудования из строя, и обеспечивает безопасность персонала.

Аварийные отключения по технологическим параметрам

ПАЗ по минимальному давлению на входе насоса — защита от работы «на сухую» (кавитации), которая разрушает проточную часть насоса.
ПАЗ по максимальному давлению на выходе насоса — защита от превышения допустимого давления в напорном трубопроводе.
ПАЗ по минимальному/максимальному расходу — предотвращение работы вне рабочей зоны характеристики насоса.

Аварийные отключения по параметрам электродвигателя и насоса

Защита от перегрузки и токов короткого замыкания (реализуется через микропроцессорные реле защиты или настройки ЧРП).
ПАЗ по повышенной температуре подшипников электродвигателя.
ПАЗ по повышенной температуре обмоток статора электродвигателя.
ПАЗ по повышенной вибрации насосного агрегата — критический уровень вибрации свидетельствует о разбалансировке, износе подшипников или других механических неисправностях.
Защита от «холостого хода» по низкому току потребления.

Общесистемные защиты

Обрыв или короткое замыкание датчиков контроля (давления, температуры, вибрации).
Потеря управления или питания в цепи управления.
Срабатывание пожарной сигнализации в помещении насосной станции (при интеграции с СПС).
Аварийный останов (кнопка «Стоп») с грибковой кнопкой на дверце шкафа и на удалённом посту.

Система ПАЗ строится на основе надёжных программируемых реле или PLC (программируемых логических контроллеров), что обеспечивает высокую отказоустойчивость и возможность гибкой настройки под конкретный объект.

Преимущества наших станций управления ППД

Повышение безопасности

Снижение рисков аварийных ситуаций и поломок дорогостоящего оборудования.

Увеличение ресурса насосного агрегата

Щадящие режимы пуска/останова (особенно с ЧРП) и мгновенное срабатывание защит.

Снижение операционных затрат

Минимизация простоев и затрат на ремонт, возможность оптимизации энергопотребления с помощью ЧРП.

Полная информативность

Оператор всегда в курсе состояния агрегата и причин останова.

Соответствие стандартам

Проектирование и производство осуществляются в соответствии с требованиями ПБ, ПУЭ, ТР ТС и другими отраслевыми нормативами.

Гибкость конфигурации

Адаптируем состав оборудования и логику управления под ваши технические условия.

Комплектация

Базовая комплектация включает:

Шкаф управления со степенью защиты IP54/IP65.
Программируемый логический контроллер (PLC) или реле защиты.
Частотный преобразователь либо устройство плавного пуска (опционально, по требованию).
Панель оператора (HMI).
Микропроцессорные приборы контроля и защиты.
Коммутационная аппаратура (пускатели, автоматы, УЗО).
Клеммные колодки для подключения внешних датчиков и арматуры.
Аварийная кнопка «Стоп» на дверце.
Система внутренней световой и звуковой сигнализации.
