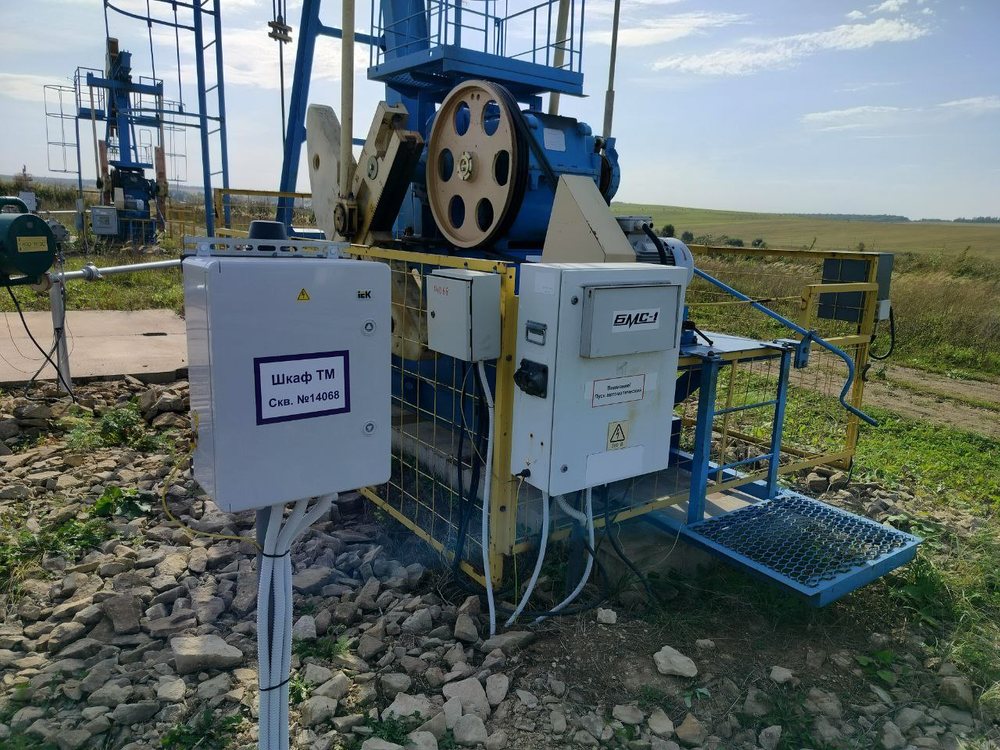

Шкаф телемеханики для кустов скважин на базе собственного контроллера с передачей данных LoRa

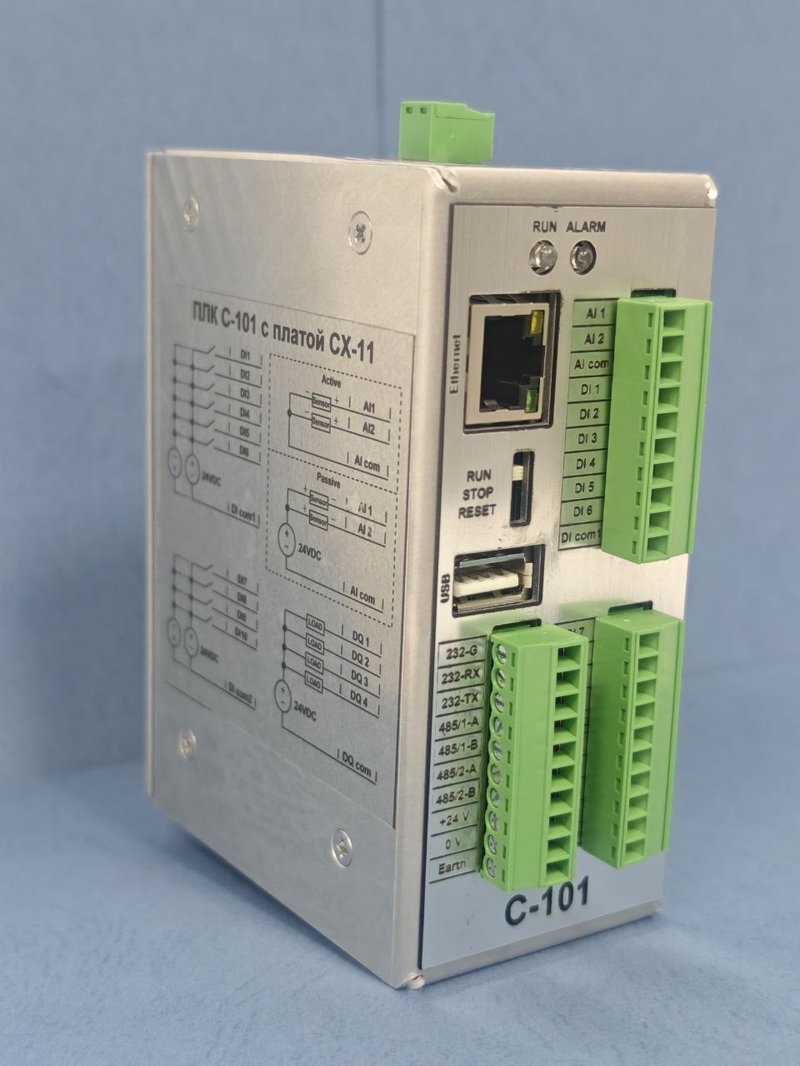

Программно-аппаратный комплекс, устанавливаемый непосредственно на кустовой площадке для сбора, обработки и передачи данных телеметрии в режиме реального времени. Внутри пылевлагозащищённого шкафа размещается мощный программируемый логический контроллер собственной разработки, выполняющий функции «цифрового компьютера» для управления технологическими процессами.
Ключевая особенность продукта — технология LoRa (Long Range) для беспроводной передачи данных: она позволяет организовать локальную сеть сбора информации с проводных и беспроводных датчиков на кусте скважин. Передача данных на верхний уровень (диспетчерский пункт) осуществляется через базовую станцию LoRa с последующей интеграцией в АСУ ТП по интерфейсам RS-485 (Modbus RTU) или Ethernet (Modbus TCP).
Контролируемые параметры
01Шкаф обеспечивает непрерывный мониторинг следующих технологических параметров:
- Давление в трубопроводе и на устье скважины.
- Температура в трубопроводе и температура поверхности трубы.
- Расход газа или жидкости на замерном узле.
- Концентрация углеводородов.
- Дополнительные дискретные и аналоговые сигналы от подключаемых датчиков.
Преимущества технологии LoRa в нефтегазодобыче
02Дальность связи и проникающая способность
Технология LoRa обеспечивает радиус покрытия локальной сети до 10–15 км в условиях прямой видимости и 3–5 км при сложном рельефе и наличии препятствий. Радиосигнал субгигагерцового диапазона обладает высокой проникающей способностью, что критически важно для промысловых условий.
Энергоэффективность
LoRa отличается крайне низким энергопотреблением оконечных устройств: соединение устанавливается только в момент передачи данных, что позволяет конечным датчикам работать от батарей годами. В сочетании с солнечными панелями и высокоёмкими аккумуляторами шкаф может функционировать полностью автономно в условиях короткого светового дня (менее 4 часов).
Помехоустойчивость и надёжность
Технология расширения спектра в сочетании с системой коррекции ошибок позволяет демодулятору LoRa работать при входном сигнале ниже уровня собственных шумов (до −20 дБ), что гарантирует стабильную связь в условиях промышленных помех. Протокол LBT (Listen Before Talk) с автоматическим переключением частот и адаптацией скорости передачи эффективно борется с интерференцией.
Масштабируемость и гибкость
Один шкаф телемеханики (базовая станция LoRa) может обслуживать до 20 и более скважин, что оптимизирует капитальные затраты на инфраструктуру. Гибкая архитектура позволяет легко дооснащать существующие кустовые площадки новыми точками контроля без прокладки дополнительных кабелей и сложных строительных работ.
Снижение эксплуатационных расходов
- Сокращение сроков монтажа — если прокладка кабеля занимает до месяца, развёртывание беспроводной системы на базе LoRa завершается за 1–2 дня.
- Снижение недоборов добычи — опыт внедрения «умных скважин» на базе LoRa показывает сокращение времени реагирования на отклонения в работе скважин с 4 часов до 10 минут, что позволило сократить потери по добыче на 28%.
- Отказ от частотных лицензий — использование нелицензируемых ISM-диапазонов исключает затраты на радиочастотный спектр и бюрократические процедуры.
Интеграция с существующими системами
Контроллер поддерживает все распространённые промышленные протоколы: Modbus RTU/TCP, МЭК 60870-5-101/104, IEC 61850, MQTT — это обеспечивает бесшовную интеграцию с любыми диспетчерскими системами верхнего уровня.
Конструктивные особенности
03- Исполнение: уличный шкаф со степенью защиты не ниже IP65 (для наземной установки) с возможностью исполнения IP68 (для подземных/подводных условий).
- Питание: автономное — солнечные панели + высокоёмкая аккумуляторная батарея; резервирование и автоматический перезапуск при сбоях.
- Климатика: возможность оснащения утеплённым кожухом и системой обогрева аккумулятора для работы при экстремально низких температурах (до −45°C).
Автоматизируем ваш куст скважин?
Сочетание сверхдальней связи, энергонезависимости и простоты развёртывания снижает потери добычи и затраты по сравнению с проводными системами и сотовыми сетями. Пришлите параметры куста — подготовим техническое предложение.
